Smoke detector 2 wire adalah salah satu komponen penting dalam sistem fire alarm konvensional yang dirancang dengan instalasi lebih ringkas tanpa mengurangi fungsi deteksi. Buat kamu yang mengelola gedung, pabrik, gudang, atau fasilitas komersial lainnya, memahami cara kerja detector asap 2 wire bukan hanya soal teknis, tapi soal memastikan sistem proteksi benar-benar siap saat dibutuhkan.
Artikel ini akan membahas detektor asap 2 wire secara menyeluruh. Mulai dari konsep dasar, cara kerja, perbedaan dengan tipe lain, hingga hal teknis yang perlu kamu perhatikan sebelum instalasi.
Mengenal Konsep Smoke Detector 2 Wire dalam Sistem Fire Alarm
Sebelum masuk ke detail teknis, kamu perlu memahami dulu apa yang dimaksud dengan detektor asap jenis ini dan kenapa sistem ini berbeda dari tipe lainnya.

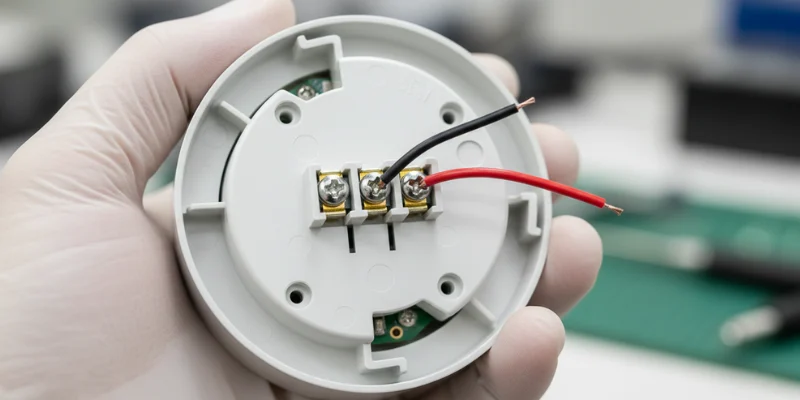

Secara sederhana, smoke detector 2 wire adalah detektor asap yang menggunakan dua kabel yang sama untuk suplai daya sekaligus jalur sinyal alarm. Artinya, arus listrik dan komunikasi alarm berjalan dalam satu jalur kabel.
Beberapa poin penting dari konsep ini:
- Menggunakan dua kabel untuk power dan sinyal
- Umumnya terhubung ke panel fire alarm konvensional
- Sistem loop zona menjadi bagian penting dalam konfigurasi
- Membutuhkan panel yang kompatibel dengan tipe 2 wire
Dengan skema ini, instalasi menjadi lebih ringkas dibanding sistem 4 wire. Namun, tetap ada syarat teknis yang harus dipenuhi agar sistem bekerja stabil.
Intinya, smoke detector 2 wire menggabungkan efisiensi instalasi dengan fungsi deteksi yang tetap responsif terhadap partikel asap.
Cara Kerja Detector Asap 2 Wire dari Deteksi hingga Alarm Aktif
Memahami mekanisme kerja smoke detector jenis ini akan membantu kamu menilai apakah tipe ini sesuai untuk kebutuhan bangunanmu.
1. Mekanisme Deteksi Asap
Smoke detector 2 wire umumnya menggunakan teknologi photoelectric. Di dalam ruang deteksi terdapat sumber cahaya dan sensor. Saat partikel asap masuk ke chamber, cahaya akan tersebar dan mengenai sensor.
Ketika intensitas cahaya yang diterima sensor melewati ambang tertentu, modul internal akan mengubah kondisi listrik pada jalur 2 wire tersebut.
2. Perubahan Arus sebagai Sinyal Alarm
Karena hanya ada dua kabel, sistem bekerja dengan prinsip perubahan arus.
Alurnya seperti ini:
- Panel mengirimkan arus monitoring ke seluruh detektor dalam satu zona.
- Saat tidak ada asap, arus berada pada kondisi normal.
- Ketika detector asap 2 wire mendeteksi asap, resistansi internal berubah.
- Perubahan ini menyebabkan arus meningkat atau turun sesuai desain sistem.
- Panel membaca perubahan tersebut sebagai kondisi alarm.
Panel kemudian mengaktifkan:
- Alarm bell
- Sirine atau horn strobe
- Indikator zona
- Output ke sistem lain jika terintegrasi
3. Reset Setelah Alarm
Untuk mengembalikan sistem ke kondisi normal, panel akan memutus daya sesaat. Pemutusan ini membuat smoke detector 2 wire melakukan reset internal. Tanpa pemutusan daya dari panel, detektor tidak akan kembali ke kondisi standby.
Perbedaan Smoke Detector 2 Wire dan 4 Wire yang Perlu Kamu Pahami
Kemudian, di lapangan kamu akan menemukan dua tipe utama pada sistem konvensional: 2 wire dan 4 wire. Keduanya punya karakteristik berbeda.
Berikut perbandingan yang bisa kamu jadikan acuan:
1. Dari Sisi Jalur Kabel
- 2 Wire: dua kabel untuk power dan sinyal
- 4 Wire: dua kabel untuk power, dua kabel terpisah untuk sinyal
Dengan smoke detector ini, instalasi kabel lebih ringkas. Pada sistem 4 wire, wiring lebih kompleks karena fungsi dipisahkan.
2. Dari Sisi Panel
- Smoke detector 2 wire membutuhkan panel yang memang mendukung sistem 2 wire.
- Detector 4 wire dapat digunakan pada panel konvensional umum dengan konfigurasi relay.
Artinya, pemilihan detektor tidak bisa dilepaskan dari spesifikasi panel.
3. Dari Sisi Monitoring Gangguan
Pada sistem 2 wire:
- Open circuit dan short circuit dapat terbaca oleh panel
- Zona akan menunjukkan fault jika terjadi gangguan kabel
Pada sistem 4 wire:
- Monitoring gangguan bergantung pada konfigurasi relay dan pengkabelan tambahan
Pemahaman ini penting agar kamu tidak salah memilih tipe yang tidak kompatibel dengan panel existing.
Hal Teknis yang Wajib Dicek Sebelum Instalasi Smoke Detector 2 Wire
Sebelum memutuskan menggunakan smoke detector 2 wire, ada beberapa aspek teknis yang harus kamu pastikan.
1. Kompatibilitas Panel
Pastikan panel fire alarm mendukung sistem 2 wire. Tidak semua panel konvensional dapat membaca perubahan arus khas detector asap 2 wire.
Pengecekannya meliputi:
- Spesifikasi zona
- Kapasitas arus maksimum per zona
- Jumlah detektor per loop
2. Perhitungan Beban dan Jarak Kabel
Karena sistem bekerja berdasarkan perubahan arus, panjang kabel dan total beban dalam satu zona harus diperhitungkan.
Pengecekan meliputi:
- Panjang maksimal kabel sesuai rekomendasi pabrikan
- Total unit detektor dalam satu zona
- Ukuran kabel yang digunakan
Perhitungan yang tidak tepat dapat membuat panel salah membaca kondisi alarm atau fault.
3. Penempatan Detektor
Kemudian, perlu kamu tahu bahwa pemesangan smoke detector 2 wire harus di titik yang memungkinkan asap mencapai chamber deteksi secara efektif.
Perhatikan:
- Jarak antar detektor sesuai standar yang berlaku
- Hindari area dengan aliran udara ekstrem
- Hindari pemasangan terlalu dekat dengan ventilasi
4. Pengujian dan Commissioning
Setelah instalasi selesai, lakukan pengujian menyeluruh:
- Test smoke menggunakan alat uji khusus
- Verifikasi alarm muncul di zona yang benar
- Pastikan alarm bell aktif sesuai skenario
- Lakukan reset dan pastikan sistem kembali normal
Commissioning bukan sekadar formalitas, tapi validasi bahwa smoke detector ini bekerja sesuai desain.
Kapan Smoke Detector 2 Wire Jadi Pilihan yang Tepat?
Tidak semua bangunan membutuhkan sistem addressable. Pada kondisi tertentu, smoke detector ini justru menjadi solusi yang efisien.
Tipe ini relevan untuk:
- Gedung bertingkat dengan pembagian zona jelas
- Gudang dengan area luas per zona
- Fasilitas industri dengan sistem konvensional existing
- Proyek retrofit yang mempertahankan panel lama
Keunggulan utamanya:
- Instalasi lebih ringkas
- Jalur kabel lebih sederhana
- Integrasi langsung dengan panel konvensional 2 wire
Namun, jika kamu membutuhkan identifikasi titik detektor secara individual, maka sistem addressable menjadi opsi yang berbeda.
Perawatan Smoke Detector 2 Wire agar Deteksi Tetap Responsif
Sistem yang sudah terpasang tetap membutuhkan pemeliharaan rutin agar fungsi deteksi tidak menurun.
Beberapa langkah yang perlu dilakukan:
- Pembersihan chamber deteksi dari debu
- Pengujian fungsi alarm secara berkala
- Pemeriksaan kondisi kabel dan terminal
- Verifikasi indikator LED pada detektor
Debu yang menumpuk di dalam chamber dapat memengaruhi sensitivitas sensor. Karena itu, jadwal inspeksi harus masuk dalam program maintenance gedung.
Kalau kamu sedang merencanakan pemasangan detector asap jenis ini untuk gedung baru, proyek retrofit, atau penggantian sistem lama, penting untuk memastikan setiap komponen saling kompatibel dan bekerja dalam satu skema yang jelas.
Tim Patigeni dapat membantu kamu mulai dari perencanaan, pemilihan smoke detector yang sesuai panel, instalasi, hingga pengujian akhir sistem. Dengan desain yang tepat dan eksekusi yang rapi, sistem fire alarm tidak hanya terpasang, tapi benar-benar siap melindungi.
Konsultasikan kebutuhan sistem proteksi kebakaran bangunanmu bersama kami melalui link ini dan pastikan setiap zona terpantau dengan konfigurasi yang akurat!
