Smoke detector 4 wire menjadi pilihan banyak pengelola gedung karena sistemnya yang stabil dan cara kerja yang lebih terstruktur dibanding tipe lain. Dengan memahami cara kerja smoke detector 4 wire secara mendalam, kamu bisa menilai apakah sistem ini benar-benar cocok untuk kebutuhan proteksi kebakaran di gedungmu.

Yuk, pelajari tipe detector yang satu ini untuk menemukan sistem deteksi kebakaran terbaik di areamu!

Stabil! Yuk, Kenali Apa Itu Smoke Detector 4 Wire dan Kelebihannya

Smoke detector 4 wire menggunakan empat kabel utama untuk membangun dua jalur fungsi yang berbeda. Dua kabel menyalurkan daya secara stabil dari panel, sementara dua kabel lainnya khusus membawa sinyal alarm ke sistem.

Pemisahan ini membuat performa lebih kuat karena arus daya dan sinyal tidak saling mengganggu.

Selain itu, jalur kabel yang terpisah membuat sistem tetap bisa diatur dengan perangkat tambahan seperti relay atau modul kontrol. Hal ini membantu integrasi dengan sistem proteksi lainnya tanpa harus mengubah struktur dasar detektor.

Kelebihan dari konfigurasi 4 wire pada smoke detector antara lain:

• Daya lebih stabil karena tidak bergabung dengan sinyal alarm.
• Cocok untuk instalasi skala besar yang membutuhkan konsistensi daya.
• Fleksibel untuk integrasi ke sistem proteksi tambahan.
• Performa tetap optimal meski ada penambahan perangkat atau panjang jalur kabel.

Ada 2 Jenis Smoke Detector 4 Wire, Pilih yang Paling Cocok Untukmu!

Setiap smoke detector 4 wire dapat menggunakan salah satu dari dua teknologi utama dalam mendeteksi asap. Meskipun fungsinya sama, cara kerjanya berbeda dan memiliki karakteristik teknis yang perlu kamu pahami sebelum menentukan pilihan perangkat.

1. Sensor Photoelectric

Sensor ini bekerja dengan memanfaatkan cahaya yang diarahkan ke ruang deteksi. Ketika asap masuk, cahaya tersebut memantul ke arah sensor fotolistrik.

Karakteristik teknisnya meliputi:

• Stabil di ruangan yang bersih dan berventilasi baik.
• Lebih responsif pada asap yang tebal dan membumbung perlahan.
• Cocok untuk gedung perkantoran dan fasilitas umum.

Namun, kamu juga harus memahami potensi false alarm jika menggunakan smoke detector tipe photoelectric di ruangan sering berdebu atau ada aktivitas konstruksi.

2. Sensor Ionization

Sensor ionization bekerja dengan menggunakan ionisasi udara. Ketika asap masuk, distribusi ion terganggu, sehingga rangkaian mendeteksi perubahan tersebut.

Hal yang perlu kamu ketahui:

• Respons cepat untuk asap yang berasal dari api nyala cepat.
• Umumnya dipakai di area dengan risiko kebakaran material padat.
• Menggunakan elemen ameresium sehingga perlu perhatian pada pengelolaan limbah.

Karena kandungan radioaktifnya, jenis smoke detector ini tidak direkomendasikan dan harus dikelola dengan prosedur yang tepat setelah masa pakainya habis.

Cara Kerja Smoke Detector 4 Wire Lebih Detail, Jaminan Akurat!

Secara sensor, setiap detektor 4 wire bekerja sesuai dengan tipe sensornya yaitu photoelectric atau ionisasi. Namun, jika membahas tipe konfigurasi 4 wire, terdapat kesamaan cara kerja terlepas dari jenis sensornya ini.

Jadi, begitu asap masuk ke ruang sensor, modul internal langsung membaca adanya gangguan cahaya atau perubahan ion. Proses ini dilakukan secara terus-menerus agar pembacaan tetap akurat.

Setelah sensor mendeteksi perubahan, modul internal mengirimkan sinyal ke jalur sinyal khusus. Dua kabel sinyal inilah yang bertanggung jawab membawa informasi alarm menuju panel.

Karena jalur daya dipisah, sinyal ini bisa bergerak tanpa hambatan gangguan listrik.

Rangkaian cara kerja smoke detector 4 wire meliputi:

• Sensor membaca perubahan cahaya atau perubahan ion.

• Modul detektor menganalisis perubahan tersebut dalam milidetik.
• Jika ambang batas terlampaui, sinyal alarm dikirim lewat dua kabel khusus.
• Panel membaca sinyal dan langsung mengaktifkan notifikasi atau perangkat lainnya.

Cocok untuk Gedung Besar! Ini Kelebihan Smoke Detector 4 Wire

Untuk gedung bertingkat atau area dengan banyak ruangan, sistem deteksi harus stabil dan cepat merespons. Tipe detektor asap ini mendukung hal itu karena wiring-nya lebih fleksibel dan tidak membebani panel.

Ada beberapa alasan kuat mengapa perangkat ini menjadi pilihan:

• Kamu bisa mengatur power supply eksternal yang lebih stabil.
• Panel fire alarm tidak terbebani daya dari banyak detektor sekaligus.
• Tiap unit detektor bisa dikontrol dan diisolasi dengan lebih mudah.
• Fleksibilitas instalasi lebih luas untuk berbagai layout gedung.

Keunggulan ini membuat smoke detector 4 wire lebih scalable, terutama untuk gedung yang memiliki tenant, ruang teknis, ruang produksi, atau area kritis lainnya.

Jangan Asal Pasang! Perhatikan Ini Sebelum Instalasi Smoke Detector 4 Wire

Karena smoke detector 4 wire memiliki wiring yang lebih kompleks, teknisi harus melakukan perhitungan yang akurat agar sistem benar-benar bekerja optimal. Tahap ini tidak bisa dilakukan asal, karena setiap kesalahan perhitungan dapat memengaruhi sensitifitas detektor.

Beberapa hal penting yang perlu diperhatikan:

• Penentuan jenis sensor berdasarkan karakteristik ruang.
• Perhitungan jarak pemasangan agar area tercover sempurna.
• Penentuan jalur power supply eksternal yang stabil.
• Pemisahan zona alarm berdasarkan kebutuhan area.
• Pengaturan sensitivitas yang sesuai standar NFPA dan SNI.

Kesalahan penempatan satu unit detektor saja dapat menyebabkan area blind spot dan memperlambat sistem mendeteksi kebakaran.

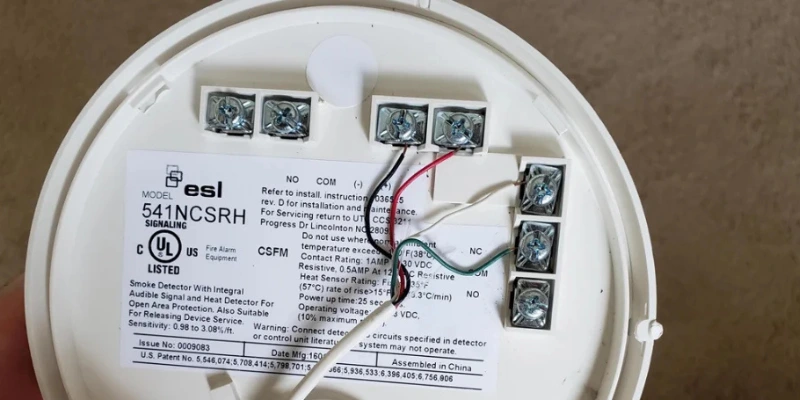

Alur Instalasi Smoke Detector 4 Wire yang Tepat agar Sistem Berfungsi Optimal

Dalam praktiknya, sebuah detektor tidak bekerja sendirian. Ia berperan sebagai bagian dari sistem yang jauh lebih besar. Sehingga, terdapat aturan instalasi yang perlu diperhatikan agar sistem terintegrasi secara optimal.

Pada instalasi gedung, smoke detector 4 wire dihubungkan ke panel utama melalui dua jalur terpisah. Karena itulah teknisi bisa memastikan aliran daya tetap stabil meskipun terdapat banyak perangkat terpasang dalam satu loop sistem.

Berikut proses instalasi yang harus diterapkan agar sistem deteksi optimal:

• Power eksternal dihubungkan ke dua kabel utama (+ dan -) dari power supply yang stabil.
• Dua kabel sinyal dipasang menuju input zona pada panel fire alarm.
• Relay internal diuji untuk memastikan perubahan status alarm dapat terbaca panel.
• Pengecekan ulang polaritas kabel agar tidak ada short circuit atau salah sambung.
• Panel fire alarm dikonfigurasi untuk mengenali setiap detektor berdasarkan zona.
• Pengujian dilakukan untuk memastikan alarm aktif ketika sensor membaca kondisi asap.

Dalam instalasi smoke detector tipe ini, panel memang tidak menyuplai daya langsung. Karena itu, teknisi harus memastikan power supply eksternal benar-benar stabil dan memiliki kapasitas yang sesuai jumlah detektor. Sistem ini lebih minim gangguan, tetapi hanya jika instalasi dan pembagian dayanya melalui perhitungan yang tepat.

Selain itu, teknisi dapat membuat pembagian zona berdasarkan area prioritas di gedung. Pemisahan power supply seperti ini sangat membantu meningkatkan keandalan di area kritis yang membutuhkan respons cepat.

Pastikan Sesuai Standar, Patigeni Beri Layanan Instalasi Lengkap Untukmu!

Kamu mungkin sudah memahami cara kerja smoke detector ini, tetapi instalasinya membutuhkan teknisi yang kompeten karena sistem fire alarm tidak sekadar menyambungkan kabel. Setiap komponen harus dihitung, diuji, dan dikalibrasi.

Sebagai kontraktor fire alarm berpengalaman, Patigeni menyediakan instalasi dengan proses komprehensif meliputi:

• Survey lokasi dan analisis area.
• Desain sistem yang sesuai kebutuhan gedung.
• Pemasangan smoke detector 4 wire sesuai standar.
• Pengujian sistem hingga panel.
• Dokumentasi dan pelatihan penggunaan.

Patigeni siap bantu kamu merancang sistem deteksi asap yang paling sesuai dengan kebutuhan gedung. Mulai dari desain, pemilihan perangkat, instalasi, hingga maintenance, semuanya ditangani teknisi berpengalaman.

Dengan layanan yang lengkap, kamu tidak perlu khawatir soal performa deteksi kebakaran di gedungmu. Sistem dibuat mengikuti standar terbaik agar siap bekerja di situasi darurat.

Butuh diskusi pemasangan smoke detector 4 wire? Konsultasi gratis sekarang dan dapatkan rekomendasi terbaik untuk gedungmu!
