Kalau ruang pump room terbatas, pemilihan fire pump perlu melihat lebih dari sekadar kapasitas. Vertical split case fire pump merupakan jenis pompa hydrant yang menawarkan konfigurasi vertikal yang bisa membantu penataan ruang, jalur pipa, dan akses maintenance tetap terencana.
Fairbanks menyediakan pompa split case vertical untuk kebutuhan sistem proteksi kebakaran. Karena itu, supaya tidak salah pilih, kamu perlu memahami karakter pompa, spesifikasi, kebutuhan instalasi, sertifikasi, hingga opsi monitoring dengan FireTrack sebelum menentukan unit yang sesuai.

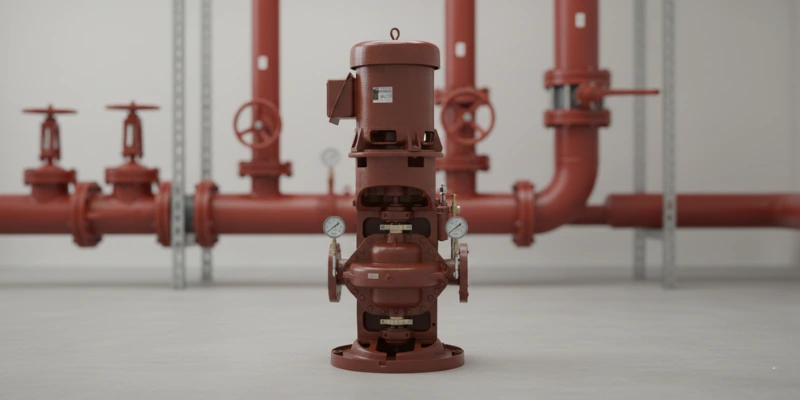

Vertical Split Case Fire Pump Fairbanks untuk Efisiensi Layout Pump Room
Perbedaan utama vertical split case fire pump terletak pada orientasi unitnya. Pompa dan motor tersusun secara vertikal sehingga kebutuhan area lantainya berbeda dari horizontal split case fire pump.
Konfigurasi ini perlu kamu pertimbangkan ketika pump room harus menampung beberapa equipment sekaligus. Namun, ruang yang lebih ringkas bukan berarti pompa bisa ditempatkan tanpa memperhitungkan akses teknisi. Selain itu, jalur perpipaan dan posisi equipment lain tetap perlu masuk perencanaan.
Beberapa hal yang perlu kamu perhatikan meliputi:
- Footprint pompa lebih ringkas karena unit tersusun secara vertikal.
- Motor berada di bagian atas dari konstruksi pompa.
- Susunan pipa mendukung konfigurasi in-line sesuai desain sistem.
- Area maintenance tetap perlu tersedia di sekitar unit.
- Valve, controller, dan jalur teknisi harus masuk dalam layout sejak awal.
Karena itu, penggunaan vertical split case perlu dimulai dari kondisi pump room secara keseluruhan, bukan hanya melihat dimensi dasar pompanya. Dengan begitu, setiap bagian tetap memiliki ruang yang sesuai untuk instalasi dan maintenance.
Perbedaan dengan Horizontal Split Case Fire Pump
Vertical dan horizontal split case sama-sama berfungsi menyuplai air ke sistem proteksi kebakaran. Namun, orientasi keduanya memberikan kebutuhan instalasi yang berbeda.
| Aspek | Vertical Split Case | Horizontal Split Case |
|---|---|---|
| Orientasi unit | Vertikal | Horizontal |
| Area lantai | Lebih ringkas | Membutuhkan bentang horizontal lebih besar |
| Posisi motor | Di bagian atas | Mengikuti susunan horizontal |
| Konfigurasi pipa | Mendukung susunan in-line | Mengikuti layout horizontal |
| Pertimbangan ruang | Tinggi ruang dan akses vertikal | Area horizontal dan akses servis |
Jadi, pemilihan keduanya tetap perlu mengikuti layout pump room, jalur perpipaan, dan kebutuhan maintenance. Dengan demikian, konfigurasi pompa bisa mengikuti kondisi instalasi yang sebenarnya.
Spesifikasi Pompa Split Case Vertical Fairbanks
Setelah memahami bentuk instalasinya, kamu bisa melihat konstruksi dan spesifikasi pompa split case vertical Fairbanks. Bagian ini membantu HSE, engineering, maupun facility management mengetahui komponen apa saja yang tersedia sebelum menentukan unit.
Berikut spesifikasi yang perlu kamu ketahui:
| Spesifikasi | Detail Fairbanks |
| Rated Capacity | 250–2.500 GPM |
| Rated Pressure | 40–200 PSI |
| Impeller | Bronze impeller |
| Casing | Cast iron atau ductile iron |
| Rotation | Clockwise atau counterclockwise untuk electric drive |
| Wear Ring | Casing wear rings |
| Shaft Protection | Renewable shaft sleeves |
| Bearing | Grease lubricated long-life bearings |
| Shaft Sealing | Packed stuffing box |
Tabel tersebut tidak hanya menunjukkan material dan kapasitas pompa. Selain itu, setiap bagian punya fungsi dalam mekanisme kerja unit.
Beberapa komponen yang perlu kamu pahami antara lain:
- Impeller meneruskan energi putaran ke aliran air.
- Shaft membawa putaran dari driver menuju impeller.
- Bearing menopang shaft selama pompa bekerja.
- Casing mengarahkan aliran air menuju sisi discharge.
- Wear ring dan shaft sleeve membantu melindungi bagian tertentu dari keausan.
- Stuffing box menjadi bagian dari sealing pada shaft.
Sementara itu, konstruksi split case memberi akses menuju bagian internal pompa tanpa harus mengubah seluruh sambungan suction dan discharge. Karena itu, karakter konstruksi ini ikut memengaruhi perencanaan maintenance setelah unit beroperasi.
Menentukan Kapasitas Vertical Split Case Fire Pump
Selanjutnya, kamu perlu mencocokkan kapasitas pompa dengan kebutuhan sistem. Fairbanks menyediakan vertical split case fire pump dengan rated capacity 250–2.500 GPM dan rated pressure 40–200 PSI. Rentang tersebut memberi beberapa opsi untuk menyesuaikan pompa dengan kebutuhan sistem.
Namun, angka terbesar bukan berarti menjadi pilihan yang paling tepat. Kapasitas pompa harus mengikuti kebutuhan hydraulic system.
Sebelum menentukan unit, kamu perlu melihat:
- kebutuhan debit air;
- tekanan yang harus tersedia;
- kondisi sumber air;
- sisi suction pompa;
- pressure loss pada jaringan;
- konfigurasi driver;
- kebutuhan controller; serta
- kondisi instalasi di pump room.
Dengan begitu, nilai GPM dan PSI tidak berdiri sendiri. Keduanya harus sesuai dengan karakter jaringan yang akan menerima suplai air dari pompa.
Kapasitas Harus Mengikuti Kebutuhan Sistem
Gedung bertingkat, gudang, pabrik, dan fasilitas komersial bisa mempunyai konfigurasi jaringan yang berbeda. Selain itu, panjang pipa, elevasi, jumlah titik layanan, dan kondisi sumber air ikut memengaruhi kebutuhan pompa.
Sebelum menentukan pompa split case vertical, pastikan beberapa bagian berikut sudah jelas:
- kebutuhan flow sistem;
- kebutuhan pressure;
- kondisi sumber air;
- jalur suction dan discharge;
- konfigurasi driver; dan
- controller yang mendukung pengoperasian pompa.
Dengan urutan tersebut, kamu memilih pompa berdasarkan kebutuhan sistem, bukan menyesuaikan sistem dengan unit yang sudah terlanjur dipilih. Jadi, spesifikasi pompa tetap perlu mengacu pada kebutuhan hydraulic system yang sudah ditentukan.
Sertifikasi UL/FM pada Fire Pump Fairbanks
Selain kapasitas, aspek sertifikasi juga perlu masuk pertimbangan ketika proyek mensyaratkannya. Fairbanks menyediakan lini split case fire pump dengan UL Listed dan FM Approved untuk aplikasi fire protection.
Karena itu, status UL/FM pada Fairbanks dapat menjadi bagian dari pertimbangan ketika konsultan, owner, atau spesifikasi proyek meminta fire pump dengan listing dan approval tersebut.
Meski demikian, pengecekan tetap perlu mengarah pada unit yang akan masuk ke proyek. Sebelum instalasi, tim perlu mencocokkan beberapa data berikut:
- model pompa;
- nameplate;
- submittal;
- rated capacity;
- rated pressure;
- driver; dan
- konfigurasi unit.
Dengan demikian, pembahasan UL/FM tidak berhenti pada nama merek. Tim tetap memastikan bahwa model Fairbanks yang dipilih sesuai dengan persyaratan proyek dan kebutuhan sistem.
Integrasi Pompa Fairbanks dengan FireTrack untuk Monitoring
Setelah vertical split case fire pump Fairbanks terpasang, pengelolaan sistem masih berlanjut. Tim perlu mengetahui kondisi pump room dan aktivitas pompa selama operasional.
Untuk kebutuhan tersebut, instalasi Fairbanks bisa dikombinasikan dengan FireTrack. Dengan kombinasi ini, tim tidak hanya berfokus pada equipment mekanikal, tetapi juga memiliki akses terhadap informasi kondisi sistem.

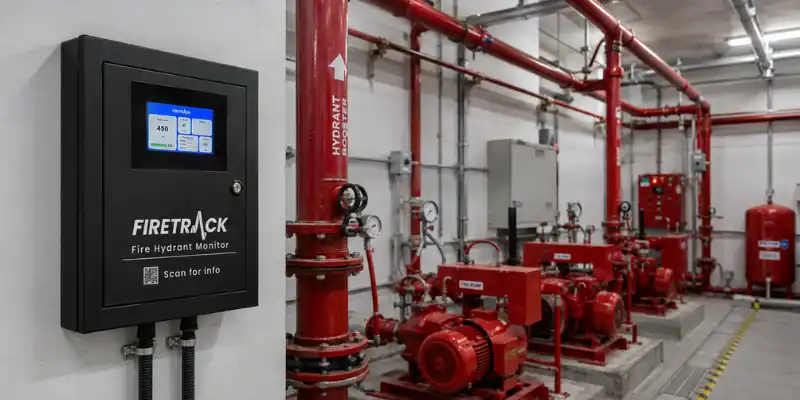

FireTrack merupakan panel pompa hydrant yang terintegrasi dengan aplikasi FireTrack by Firecek. Sistem ini membantu tim memantau beberapa informasi penting, yaitu:
- level air;
- aktivitas pompa; dan
- indikasi kebocoran pompa.
Dengan informasi tersebut, HSE, engineering, atau facility management dapat mengetahui kondisi yang perlu mendapat tindak lanjut. Misalnya, saat muncul indikasi kebocoran, tim dapat memakai informasi tersebut sebagai dasar untuk melakukan pengecekan fisik pada unit.
Namun, FireTrack tidak menggantikan inspeksi dan maintenance. Sebaliknya, sistem ini melengkapi proses monitoring agar tim memiliki informasi tambahan dalam mengelola fire pump.
Pada akhirnya, memilih vertical split case fire pump perlu melihat kapasitas, pressure, konstruksi pompa, layout pump room, hingga kebutuhan monitoring sebagai satu rangkaian. Fairbanks menyediakan pompa split case vertical dengan kapasitas 250–2.500 GPM, rated pressure 40–200 PSI, serta lini split case fire pump dengan UL Listed dan FM Approved.
Kalau kamu sedang mencari vertical split case fire pump Fairbanks, Mitra Patigeni bisa berkonsultasi mengenai kebutuhan unit, kondisi pump room, hingga kombinasi instalasi dengan FireTrack. Dengan begitu, pompa yang kamu pilih bisa mengikuti kebutuhan sistem proteksi kebakaran di lokasi kamu sekaligus mendukung pengelolaan fire pump setelah instalasi.
Yuk, diskusikan kebutuhan bersama kami dengan menghubungi kontak ini!
